martes, 14 de abril de 2020

Filtro para piscinas


Después de tener , listos los muros de mampostería y dejar los espacios, para las columnas , se hace el armado del acero, mucho acero como pueden por las dimensiones de la piscina y ya se puede ver donde corren los tubos del sistema de filtración y el otro tubo es para la iluminación interior, como tip, se tienen que sujetar muy bien las salidas de los filtros o el peso del concreto las moverá de sus lugares al momento de hacer el colado.
En la primera foto se notan los soportes de la cimbra de las columnas, bueno consideren siempre reforzarlo, mas de lo normal.
Otra consideración es que cuando se haga el colado sea monolítico, me refiero a que la cadena y las columnas de cuelen al mismo tiempo.


domingo, 22 de marzo de 2020

Como construir una piscina


En esta entrada voy a empezar un proyecto de una piscina, desde la excavación hasta los acabados, esta es una de las piscinas mas grandes que he realizado, tiene unas consideraciones que mas adelante estaré explicando.



Lo primero después de tener la excavación terminada, son los muros en este caso de mampostería, con piedras de 30 cm aproximadamente de ancho y dejando un espacio para los castillos, cada espacio de muro es de 2.00m. y la altura dependerá de la profundidad de se tenga en el proyecto.

viernes, 22 de noviembre de 2019

DISEÑO DE VENTANAS DE MADERA

Estas ventanas de madera tipo miami, son una actualizacion , anteriormente la casa tenia unas similares, con el sistema de culebra de madera y con el tiempo y poco mantenimeinto fueron perdiendo funcionamiento y por el diseño y tamaño no contaban con cristal , asi que tenian problemas con la lluvia y los insectos.
El nuevo diseño dividen en cuatro secciones en lugar de solo, con esto se mejora el funcionamiento por el peso de las tabletas.
El sistema de apertura es con herrajes en aluminio , por lo que no tiene problemas con el clima y el mantenimiento.
Y se les agrego un cristal interior para evitar pasar lluvia he insectos.

miércoles, 28 de marzo de 2018

CONSTRUCCIÓN DE VIGA DE CONCRETO


CONSTRUCCIÓN DE TERRAZA

Cuando se construye con trabes y columnas de concreto y acero, siempre se piensa que hay recetas, para realizar los tamaños y armados que deben llevar, por lo general si es algo pequeño el dueño del proyecto contratara un albañil de su confianza y este con su experiencia propondrá de acuerdo al proyecto , alguno que realizo con anterioridad y que sea similar, no es del todo mal, pero cuando hay algún detalle diferente o claros muy largos, el albañil colocara mas acero y el cemento lo colara mas denso, causando un gasto extra para la obra.

Este proyecto en particular, es pequeño pero se realizo el calculo de la estructura para un claro de 6 m libres, puntos a favor no se desperdicia en acero y cemento ya que tenemos la forma de los armados y tamaños de columnas, repercutiendo en un ahorro para el propietario.
El calculo es económico, con relación a lo que se va a gastar en material extra de cemento y acero en caso de que no lo calculamos correctamente.





jueves, 19 de enero de 2017

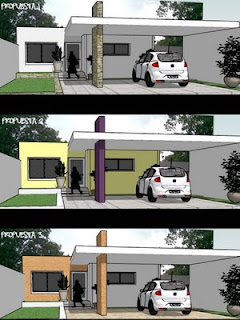

IMAGENES REALIZADAS CON SKETCHUP



Un trabajo que realice para presentar una idea. Utilizando Gogel Maps, SketchUp y un poco de Photoshop.




jueves, 8 de enero de 2015

CONSTRUCCIÓN DE PISCINA: PAREDES DE MAMPOSTERIA

Una vez terminada la excavación se empiezan a levantar los muros de contención , estos muros serán los que le den la forma a la piscina y son de mampostería, piedra con cemento , dependiendo del tamaño de la piscina sera el grosor de muros, estos son de 0.30 cm , esto evita fracturas en las paredes  por la presión del agua, la misma piedra que sale de la excavación sirve para formar los muros, en esta etapa en cada esquina se deja un  espacio donde se colara un dado y   que al final servirá para que tenga una cadena de amarre para todos los muros, es un refuerzo que servirá para evitar posibles filtraciones.
También es la etapa en la cual se instala el sistema de filtración de agua , en este caso el parte de la tubería del filtro queda ahogado en la mampostería y en el colado posterior, por lo que hay que instalarlo y presentarlo para tomar los niveles correspondientes, hay que tener mucho cuidado con la instalación de los tubos ya que son delicados y si por algún motivo se llegan a golpear por descuido , sera casi imposible repararlos después, así que el día que se instale hay que estar presente y verificar cada tubo para que no tenga fisuras de ningún tipo, hay que recordar que funciona con presión y si tienen alguna fisura o golpe, tendrán una fuga segura.
Este sistema consta de una bomba, un filtro de arena, desnatador, un dren de fondo y aspensores.


domingo, 1 de junio de 2014

CONSTRUCCIÓN DE PISCINA: EXCAVACIÓN CON ROTOMARTILLO


Una vez que se ha excavado lo mas que se puede a mano se pasa con una herramienta que funciona con un compresor de aire, que se llama rotomartillo, esta herramienta tiene un rendimiento de 1 m3 por día y una renta de 700 pesos diarios, así que hay que sacar bien las cuentas, para no rentarlo de mas, dependiendo del tipo de piedra que encontremos, sera el tiempo que nos lleve la excavación y de esto dependerá el de que el costo de la excavación suba, un consejo, calculen el peor de los escenarios, algo así como este, como pueden apreciar, todo es piedra =( , eso significa que aun queda mucho trabajo por hacer para alcanzar la profundidad deseada, que en este caso son 1.40cm en la parte mas profunda, pero como se considera un piso de 10 cm, se debe excavar, 1.50cm.


En esta parte del proceso se avanza lo mas que se pueda de la excavación a mano, hay que considerar al numero de trabajadores para optimizar los recursos mientras unos se encuentran, literal picando piedra otros se encargan del desalojo para que puedan seguir con el trabajo, en este caso el poco espacio para maniobrar , nos obligaba a realizar un desalojo cada dos días.
